製品特長

製品構造

取り扱い・施工方法

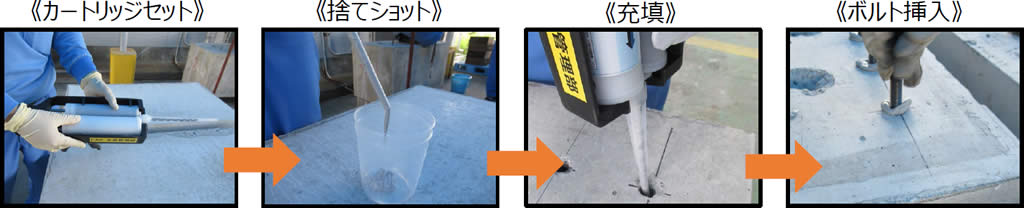

• 本製品は、従来の有機系インジェクションアンカーと同様にお使いいただける無機系インジェクションアンカーです。
• ミキシングノズルを装着したカートリッジを専用ディスペンサーにセットし、吐出することで、2液が混合されます。なお、施工開始時の初めのトリガー3～4回分の無機系材料は捨ててください(捨てショット)。
• 空気を巻き込まないように孔底より無機系材料を注入し、手でボルトを静かに、まわしながら挿入することで施工が完了します。
• ご使用前に必ず、取扱説明書、ＳＤＳを読み、ご使用ください。

硬化時間の目安

使用期限が2024年06月までの製品

温度	5℃	20℃	40℃
可使時間	40分	20分	5分
硬化時間	3日	2日	1日

使用期限が2024年07月以降の製品

温度	5℃	20℃	40℃
可使時間	60分	20分	5分
硬化時間	72時間	15時間	12時間

※可使時間とは、無機系材料を孔内に注入後、ボルト挿入が可能な時間です。無機系材料を孔内に注入後、この時間内にアンカーボルトの
埋込みを完了させてください。
※硬化時間とは、荷重をかけて良い時間です。可使時間から硬化時間の間はボルトに触れないで下さい。
※上記、可使時間及び硬化時間は、乾孔・湿孔条件における目安です。水孔条件については別途相談ください。
※使用可能温度範囲は5℃~40℃です。

施工例＜埋込長8dの場合＞（d=ボルト径）

使用ボルト 異形棒鋼	穿孔径 (mm)	穿孔長 (mm)	長期許容引張荷重 （kN）	短期許容引張荷重 （kN）	必要充填剤量 (cm3)	カートリッジ1本あたりの施工可能本数
M8 W5/16 D6	Φ9 Φ9 Φ9	70	5.9 4.7	8.9 7.1	2.3 2.7	152 129
M10 W3/8 D10	Φ12 Φ12 Φ12	80	9.0	13.5	5.3 4.0	66 87
M12 W1/2 D13	Φ14 Φ14.5 Φ16	100	13.5 14.7	20.3 22.0	8.4 8.9	41 39
M16 W5/8 D16	Φ18 Φ18 Φ20	130	23.5	35.2	15.2 18.0	23 19
M20 W3/4 D19	Φ23 Φ23 Φ24	160	36.1 34.3	54.2 51.5	32.7 31.9	10 10
M22 W7/8 D22	Φ25 Φ26 Φ28	180	44.7	67.1	40.6 49.4	8 7
M24 W1 D25	Φ28 Φ30 Φ32	190	51.5 52.5	77.3 78.8	59.9 67.8	5 5
M30 W1・1/4 D32	Φ35 Φ37 Φ40	240	71.1 71.7	106.7 107.5	115.5 133.2	3 2



※ボルト材質、種類、コンクリート強度、埋込条件によって許容荷重は異なりますので、実際の施工条件に従って強度計算を実施してください。
※許容荷重はPa=min[Pa1, Pa2, Pa3]の算定値（Fc=21N/mm2, 使用ボルト：MねじSS400）
※上記表中の許容荷重のM8はボルト破断、M30は母材破壊で、その他は付着破壊で決まっております。
※必要樹脂量は20%の余剰樹脂を見込んでいます。（上段Mねじ、下段異形棒鋼）
※カートリッジ1本当たりの施工本数は目安です。

●販売される方は購入される方に以下の注意事項について必ずご説明ください。

本製品は、接着系あと施工アンカー（無機系カートリッジ）です。本用途以外に使用しないでください。
ご使用前に必ず、取扱説明書、安全データシート(SDS)を読み、全ての安全情報を理解の上、ご使用ください。
取扱説明書及び安全データシート(SDS)の安全情報に従わなかった場合に発生した事故については、当社は一切責任を負いません。

安全対策

• 保護手袋、保護衣、保護眼鏡、保護面を着用すること。
• 粉じん、煙、ガス、ミスト、蒸気、スプレーを吸入しないこと。
• 取扱い後は手および眼を良く洗うこと。
• この製品を使用する時に、飲食または喫煙をしないこと。

応急措置

• 飲み込んだ場合、口をすすぐこと。無理に吐かせないこと。
• 皮膚に付着した場合、多量の水と石鹸で良く洗うこと。
• 皮膚（または髪）に付着した場合、汚染された衣類を脱ぐこと。皮膚を流水、シャワーで洗うこと。
• 皮膚刺激が生じた場合、医師の診断、手当てを受けること。
• 汚染された衣類を再使用する場合には洗濯をすること。
• 吸入した場合、空気の新鮮な場所に移し、呼吸しやすい姿勢で休息させること。
• 眼に入った場合、水で数分間注意深く洗うこと。コンタクトレンズを着用していて容易に外せる場合は外すこと。
  その後も洗浄を続けること。直ちに医師に連絡すること。
• ばく露またはばく露の懸念がある場合、医師の診断、手当てを受けること。

※その他の注意事項については安全データシート(SDS)をご参照ください。

保管

• 直射日光を避け、40℃を超えない涼しい場所で保管すること。
• 換気の良い場所に保管すること。・容器を密閉して保管すること。
• 付近に火気、熱源となるものを近づけないこと。

廃棄

• 内容物・容器を国際、国、都道府県または市町村の規則に従って廃棄すること。

使用上の注意

• 本製品に記載された使用期限を経過したものは使用しないこと。
• 専用のディスペンサー、ミキシングノズルを使用すること。
• カートリッジ、ディスペンサーに衝撃を与えたり、分解しないこと。
• 本製品を火に投げ込んだり、火気や高温物に近づけないこと。
• 作業中でも直射日光にあてないこと。
• 施工する際の始めのトリガー３～４回分は強度が出ないため捨てること。
• 使用したカートリッジは当日中に使い切ること。内容物が硬化するおそれがある。

※都合により予告なく仕様を変更する場合があります。あらかじめご了承ください。

ボルト形状

CI-400はアンカーボルトの回転・打撃による撹拌は不要なため、様々な形状、材質のものを固着することができます。
ただし、丸棒などの表面の平滑なものでは固着強度を十分に発揮しませんので、使用しないでください。

対象母材

コンクリート、岩盤に使用できます。

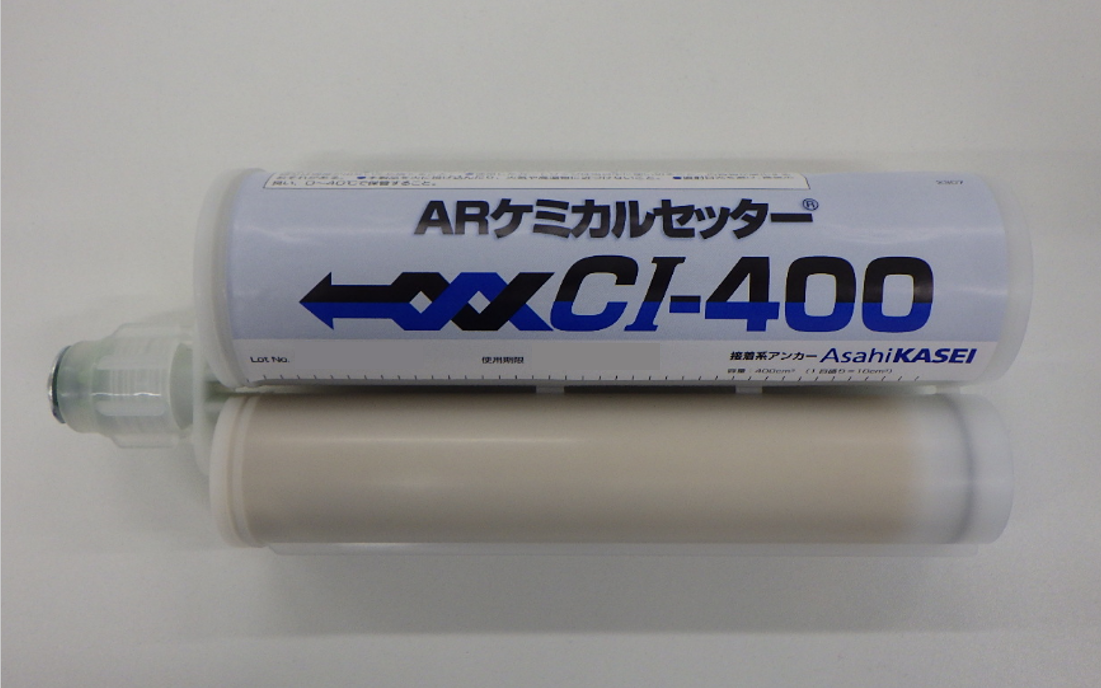

ARケミカルセッター CI-400 特設ページはこちら
