SUPER LL AP

接着系アンカー 「カプセル型」ARケミカルセッター® AP

1986年の販売開始以来、皆様にご愛用頂いている接着系アンカーの代表製品。
回転打撃式。
製品ライフ3年。
水中施工可能。

SUPER LL AP
SUPER LL AP

ガラスカプセルの決定版

耐アルカリ性に優れ、強固な固着強度を有し、経時変化のほとんどないエポキシアクリレート樹脂を主剤に、硬化剤および骨材を一定配合比率でガラス管に収容し、密閉した樹脂カプセルアンカーです。

ガラスカプセルの決定版

製品特長

■優れた固着力
主剤にエポキシアクリレート樹脂を採用しているため、強くそして長期に安定した固着力が得られます。
■長期保存が可能
製品ライフは冷暗所保管にて、製造より3年間の長期保存が可能です。
■豊富な使用実績
1986年の発売以来多くのお客さまに親しまれてきました。ガラス管タイプの決定版としての豊富な実績は確かな信頼性の証です。
■抜群の低温硬化性
硬化時間の温度依存性を小さくし、低温での硬化時間を早く設定しました。

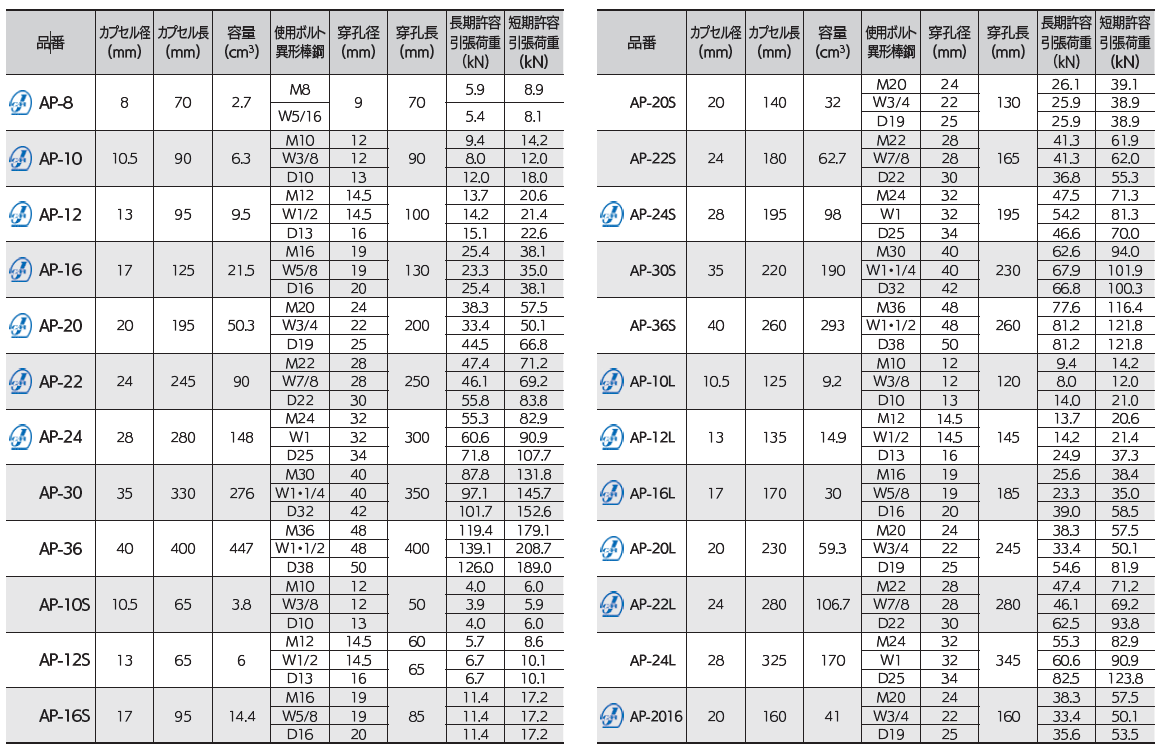

製品規格(標準施工条件)

<標準サイズ>

全ねじ4.6級ボルトの破断強度以上に設計。要求される性能のほとんどをカバーします。

品番 カプセル径
(mm)
カプセル長
(mm)
容量
(cm3)
使用ボルト
異形棒鋼
穿孔径
(mm)
穿孔長
(mm)
最大
引張荷重
(kN)
長期許容
引張荷重
(kN)
短期許容
引張荷重
(kN)
AP-8 8 70 2.7 M8,W5/16
D6
9 70 14.6 5.9 8.9
AP-10 10.5 90 6.3 M10,W3/8
D10
12
13
90 23.2 9.4 14.2
AP-12 13 95 9.5 M12,W1/2
D13
14.5
16
100 33.7 13.7 20.6
AP-16 17 125 21.5 M16,W5/8
D16
19
20
130 62.8 25.4 38.1
AP-20 20 195 50.3 M20
W3/4
D19
24
22
25
200 98.0 38.3 57.5
AP-22 24 245 90 M22,W7/8
D22
28
30
250 121.2 47.4 71.2
AP-24 28 280 148 M24,W1
D25
32
34
300 141.2 55.3 82.9
AP-30 35 330 276 M30,W1 1/4
D32
40
42
350 224.4 87.8 131.8
AP-36 40 400 447 M36,W1 1/2
D38
48
50
400 326.8 119.4 179.1

<S(ショート)サイズ>

全ねじ4.6級ボルトの降状強度以上に設計。作業性・経済性に優れています。

品番 カプセル径
(mm)

カプセル長
(mm)

容量
(cm3)
使用ボルト
異形棒鋼
穿孔径
(mm)
穿孔長
(mm)
最大
引張荷重
(kN)
長期許容
引張荷重
(kN)
短期許容
引張荷重
(kN)
AP-10S 10.5 65 3.8 M10,W3/8
D10
12
13
50 13.3 4.0 6.0
AP-12S 13 65 6.0 M12,W1/2
D13
14.5
16
60
65
19.2 5.7 8.6
AP-16S 17 95 14.4 M16,W5/8
D16
19
20
85 38.3 11.4 17.2
AP-20S 20 140 32 M20
W3/4
D19
24
22
25
130 87.0 26.1 39.1
AP-22S 24 180 61 M22,W7/8
D22
28
30
165 121.2 41.3 61.9
AP-24S 28 195 98 M24,W1
D25
32
34
195 141.2 47.5 71.3
AP-30S 35 220 190 M30,W1 1/4
D32
40
42
230 208.9 62.6 94.0
AP-36S 40 260 293 M36,W1 1/2
D38
48
50
260 258.7 77.6 116.4

<L(ロング)サイズ>

ハイテンションボルトなど、高耐力の要求に十分対応できるように設計されています。

品番 カプセル径
(mm)

カプセル長
(mm)

容量
(cm3)
使用ボルト
異形棒鋼
穿孔径
(mm)
穿孔長
(mm)
最大
引張荷重
(kN)
長期許容
引張荷重
(kN)
短期許容
引張荷重
(kN)
AP-10L 10.5 125 9.2 M10,W3/8
D10
12
13
120 23.2 9.4 14.2
AP-12L 13 135 14.9 M12,W1/2
D13
14.5
16
145 33.7 13.7 20.6
AP-16L 17 170 30 M16,W5/8
D16
19
20
185 62.8 25.6 38.4
AP-20L 20 230 59.3 M20
W3/4
D19
24
22
25
245 98.0 38.3 57.5
AP-22L 24 280 106.7 M22,W7/8
D22
28
30
280 121.2 47.4 71.2
AP-24L 28 325 170 M24,W1
D25
32
34
345 141.2 55.3 82.9

品番 カプセル径
(mm)
カプセル長
(mm)
容量
(cm3)
使用ボルト
異形棒鋼
穿孔径
(mm)
穿孔長
(mm)
最大
引張荷重
(kN)
長期許容
引張荷重
(kN)
短期許容
引張荷重
(kN)
AP-2016 20 160 41 M20
W3/4
D19
24
22
25
160 98.0 38.5 57.8

※最大引張荷重及び許容引張荷重はFc=21N/m㎡、Mネジボルト(SS400)を使用した場合の算定値です。性能を保証するものではありません。

施工方法

  • コンクリートなどの母材に穿孔し、清掃後その孔内にAPを挿入。
  • 先端45°またはVカットに切断したボルトや異形棒鋼を電動ハンマードリル等に装着し回転・打撃させ、カプセルを破砕・混合しながら必ず孔底まで埋め込みます。
  • 尚、マーキングが施工面 に達したら(ボルトの先端が孔の底に達した時)直ちに埋込機械を停止して下さい。
施工方法

ボルト形状

APで固着するボルトや異形棒鋼は、まっすぐなものを使用し埋め込み側先端を45°またはVカットに切断して使用します。

※寸切りボルト、丸棒は使用できません。

ボルト形状

硬化時間

  • 適切な硬化時間養生を取り、硬化時間内はボルトを動かさない様にして下さい。
  • 埋め込み後、樹脂の硬化時間は温度によって異なりますので、下表を目安にしてください。外気、鉄筋、コンクリート、カプセルの内、最も低い温度を目安にして下さい。
温度(℃) -20 -10 -5 0 5 10 15 20 25 30
硬化時間(分) 気中 720 180 100 60 40 25 18 15 12 10
水中 120 80 50 36 30 24 20

※この硬化時間は最大強度の80%程度の強度を発揮するまでの目安の時間です。

包装仕様

<標準サイズ>

 品番  小箱 中箱 大箱
カプセル本数 中箱内訳 カプセル本数 大箱内訳 カプセル本数
AP-8 20 (小箱×5) 100 (中箱×10) 1000
AP-10 20 (小箱×5) 100 (中箱×10) 1000
AP-12 20 (小箱×5) 100 (中箱×10) 1000
AP-16 20 (小箱×5) 100 (中箱×5) 500
AP-20 10 (小箱×5) 50 (中箱×4) 200
AP-22 5 (小箱×4) 20 (中箱×5) 100
AP-24 5 (小箱×2) 10 (中箱×5) 50
AP-30     5 (中箱×6) 30
AP-36     5 (中箱×4) 20

<S(ショート)サイズ>

 品番  小箱 中箱 大箱
カプセル本数 中箱内訳 カプセル本数 大箱内訳 カプセル本数
AP-10S 20 (小箱×5) 100 (中箱×10) 1000
AP-12S 20 (小箱×5) 100 (中箱×10) 1000
AP-16S 20 (小箱×5) 100 (中箱×5) 500
AP-20S 10 (小箱×5) 50 (中箱×4) 200
AP-22S 5 (小箱×4) 20 (中箱×5) 100
AP-24S 5 (小箱×2) 10 (中箱×5) 50
AP-30S     5 (中箱×6) 30
AP-36S     5 (中箱×6) 30

<L(ロング)サイズ>

品番 小箱 中箱 大箱
カプセル
本数
中箱内訳 カプセル
本数
大箱内訳 カプセル
本数
AP-10L 20 (小箱×5) 100 (中箱×10) 1000
AP-12L 20 (小箱×5) 100 (中箱×6) 600
AP-16L 20 (小箱×5) 100 (中箱×2) 200
AP-20L 10 (小箱×5) 50 (中箱×2) 100
AP-22L 5 (小箱×4) 20 (中箱×5) 100
AP-24L 5 (小箱×2) 10 (中箱×5) 50
AP-2016 10 (小箱×5) 50 (中箱×4) 200

※AP-8~24のストッパーは別セットになっております。 必要な場合は、販売店にお問い合わせ下さい。

積算価格

標準、S、L サイズ

<標準タイプ>

品番 外径×全長(mm) 容量(cm3) 単価(円/本) タイプ
AP-8 8×70 2.7 350 密封
AP-10 10.5×90 6.3 310 密封
AP-12 13×95 9.5 440 密封
AP-16 17×125 21.5 730 密封
AP-20 20×195 50.3 1,100 密封
AP-22 24×245 90 1,770 密封
AP-24 28×280 148 2,620 密封
AP-30 35×300 276 5,240 密封
AP-36 40×350 447 8,130 密封

<S(ショート)サイズ>

品番 外径×全長(mm) 容量(cm3) 単価(円/本) タイプ
AP-10S 10.5×65 3.8 285 密封
AP-12S 13×65 6.0 415 密封
AP-16S 17×95 14.4 700 密封
AP-20S 20×140 32 1,040 密封
AP-22S 24×180 61 1,600 密封
AP-24S 28×195 98 2,460 密封
AP-30S 35×220 190 4,670 キャップ
AP-36S 40×260 293 7,380 キャップ

<L(ロング)サイズ>

品番 外径×全長(mm) 容量(cm3) 単価(円/本) タイプ
AP-10L 10.5×125 9.2 375 密封
AP-12L 13×135 14.9 560 密封
AP-16L 17×170 30 920 密封
AP-20L 20×230 59.3 1,410 密封
AP-22L 24×280 106.7 2,200 密封
AP-24L 28×325 170 3,350 密封

特殊サイズ

品番 外径×全長(mm) 容量(cm3) 単価(円/本) タイプ
AP-2016 20×160 41 1,080 密封

取扱上の注意事項

ご使用前に必ず、総合技術資料・施工要領書・SDSをお読みください。なお、入手方法につきましては下記へお問い合わせください。
総合技術資料、施工要領書及び以下の注意事項に従わなかった場合に発生した事故については、当社は一切責任を負いません。

■安全対策■

  • 熱/火花/裸火/高温のもののような着火源から遠ざけること。禁煙。
  • ミスト、蒸気、スプレーを吸入しないこと。
  • 取扱い後はよく手を洗うこと。また、よく眼を洗うこと。
  • 環境への放出を避けること。
  • 保護手袋、保護眼鏡、保護面を着用すること。

■救急処置■

  • 皮膚に付着した場合、多量の水と石鹸で優しく洗うこと。
  • 皮膚又は髪に付着した場合、直ちに、汚染された衣類をすべて脱ぎ又は取り除くこと。
    皮脂を流水又はシャワーで洗うこと。
  • 吸入した場合、気分が悪い時は、医師に連絡すること。呼吸が困難な場合には、空気の新鮮な場所に移し、呼吸しやすい姿勢で休息させること。
  • 眼に入った場合、水で数分間注意深く洗うこと。次にコンタクトレンズを着用していて容易に外せる場合は外すこと。その後も洗浄を続けること。
  • ばく露又はその懸念がある場合、医師の手当、診断を受けること。
  • 気分が悪い時は、医師の手当て、診断を受けること。
  • 皮膚刺激又は発疹が生じた場合は、医師の診断、手当てを受けること。
  • 眼の刺激が続く場合、医師の診断、手当てを受けること。
  • 汚染された衣類を再使用する場合には洗濯すること。
  • 火災の場合には、適切な消化剤を使用すること。

■保管■

  • 冷暗所で保管すること。

■廃棄■

  • 内容物、容器を廃棄する場合は、都道府県知事の許可を受けた専門の廃棄物処理業者に業務委託すること。

■使用上の注意■

  • カプセルの内容物は高温になると急速に分解し、破裂する恐れのあるものが含まれているので、火の中に投げ込んだり高温物に近づけないこと。(例えば、バーナーの火花や溶断直後のボルトなど)
  • ガラスの破片で手・指等を切らないよう、十分注意すること。
  • カプセルを切断・分解したり、内容物を取り出して使用しないこと。
  • 作業中でも、カプセルに直射日光をあてないこと。
  • 屋外作業の場合では、ケースごと日陰におき数本ずつケースから取り出して使用すること。
  • 使用期限内でもカプセル中の樹脂、骨材が動かなくなったものは使用しないこと。

※都合により予告なく仕様を変更する場合があります。あらかじめご了承ください。
